ЩО-70 2000х600х600

Назначение

Корпуса ЩО70 предназначены для последующей сборки распределительных шкафов, а также для защиты трехфазных электросетей напряжением 10 кВ от коротких замыканий и перегрузок. Кроме того, ЩО-70 предоставляет возможность создать цепь каркасов, образуя единую схему распределительного щита.

Характеристики

Степень защиты с фасадной стороны IP31
Номинальный ток 2500А
Номинальное напряжение 10кВ
Климатическое исполнение УХЛ4
Покрытие эпоксидно-полиэфирное
Цвет RAL 7035

Особенности конструкции

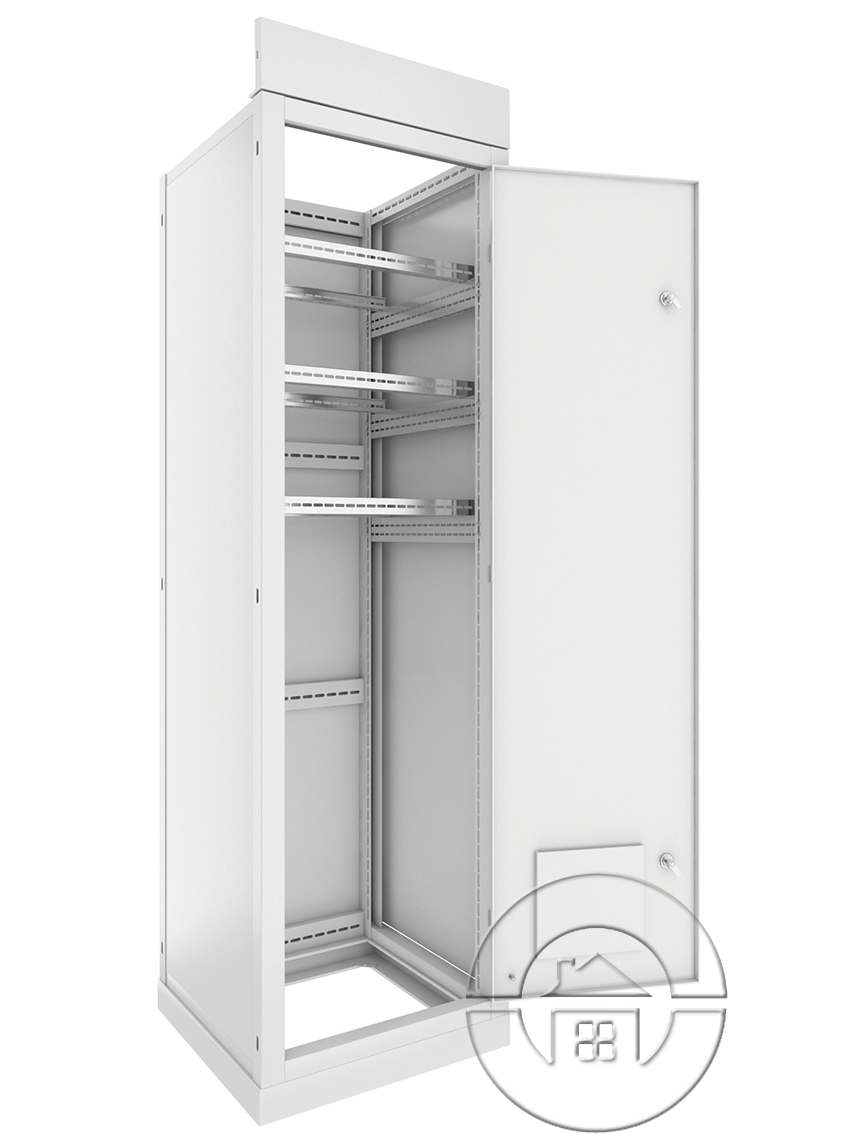

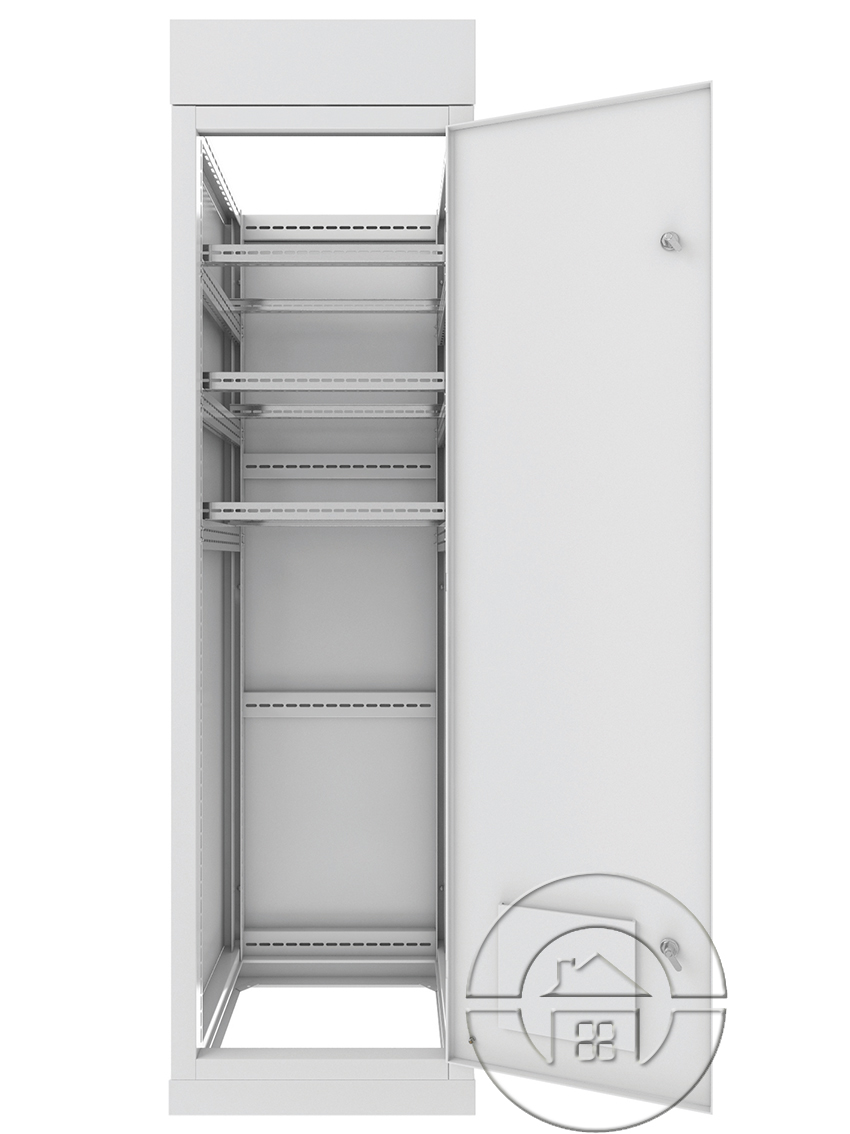

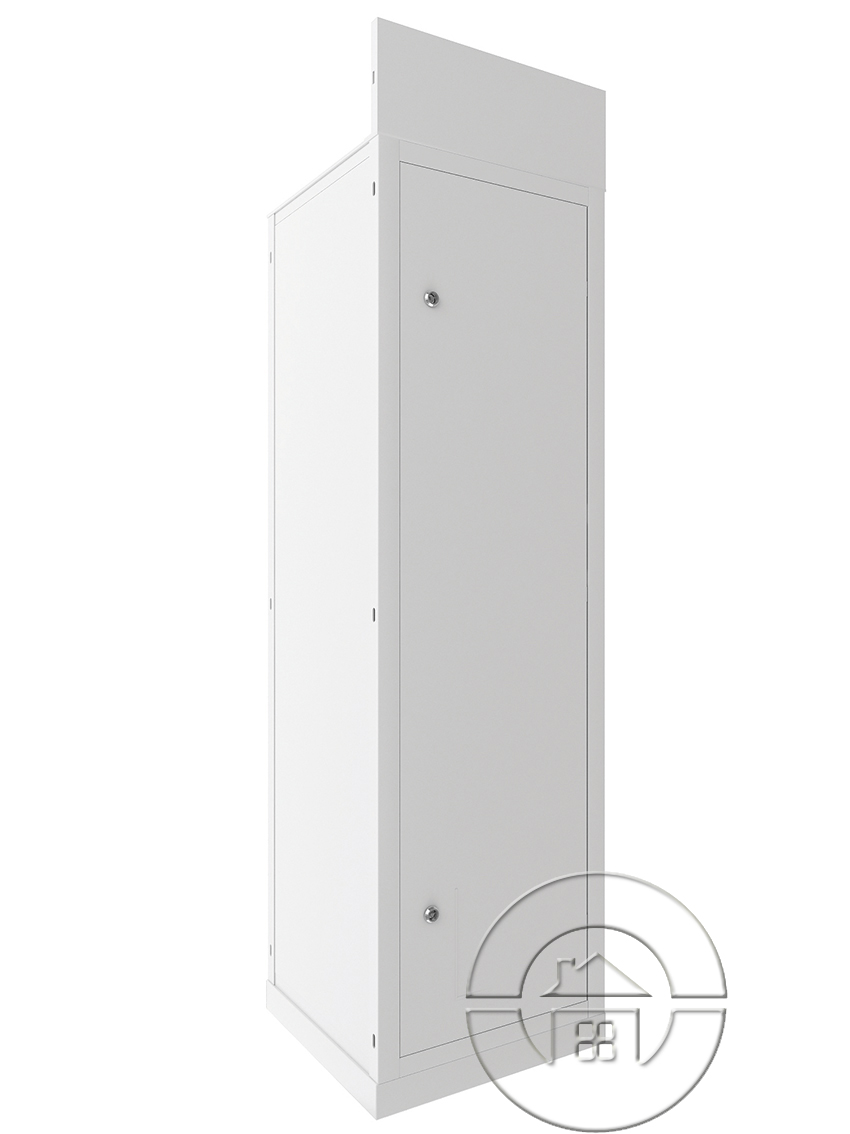

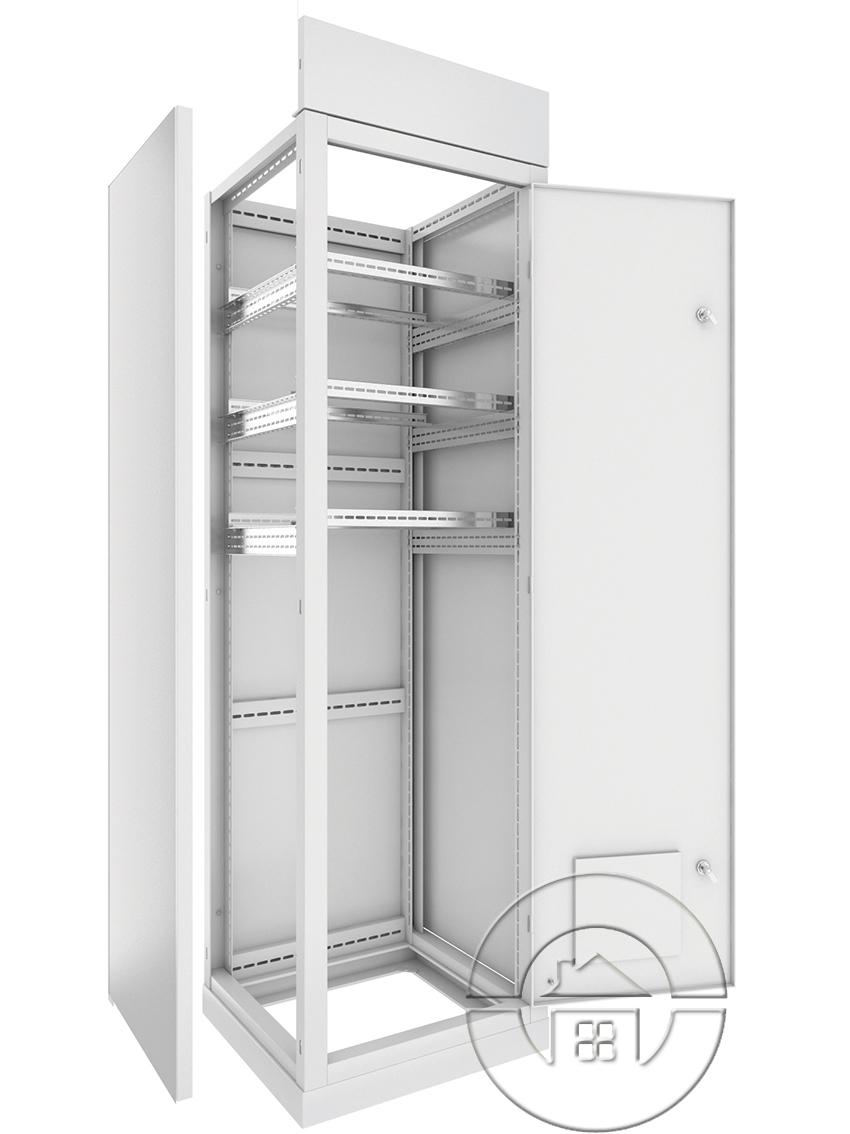

Корпус ЩО-70 представляет собой металлоконструкцию из сложых профилей. Толщина металла корпуса 1,2 - 2 мм. Толщина металла двери – 1мм. Основу шкафа составляет цоколь на котором последовательно крепятся все элементы каркаса и навешивается дверь. В верхней части шкафа имеется панель с отверстиями для приборов. На фасадной стороне  шкафа расположены прорези под ручку управления рубильником. Сложная конструкция профилей обеспечивает отличную прочность и жесткость. Каркасы шкафов распределительных силовых поставляются в собранном виде, что позволяет снизить затраты времени на монтаж. Боковые панели приобретаются отдельно. Ввод проводников осуществляется снизу

Преимущества

  • Высокая жесткость и прочность конструкции
  • Создание цепи каркасов

В комплект входит:

 • Корпус
 • Вертикальный уголок для крепления монтажных панелей – 2шт
 • Монтажная панель 700х80мм – 6шт.
