ЩО-70 2200х400х600 секционный

Назначение:
Корпуса ЩО70 предназначены для комплектования шкафов распределительных , а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с напряжением до 10кВ. Каркасы ЩО-70 можно объединять в линейку, образуя единую схему распределительного щита.

Общие характеристики:
Степень защиты с фасадной стороны IP31
Номинальный ток 2500А
Номинальное напряжение 10кВ
Климатическое исполнение УХЛ4
Покрытие эпоксидно-полиэфирное
Цвет RAL 7035

Особенности конструкции:

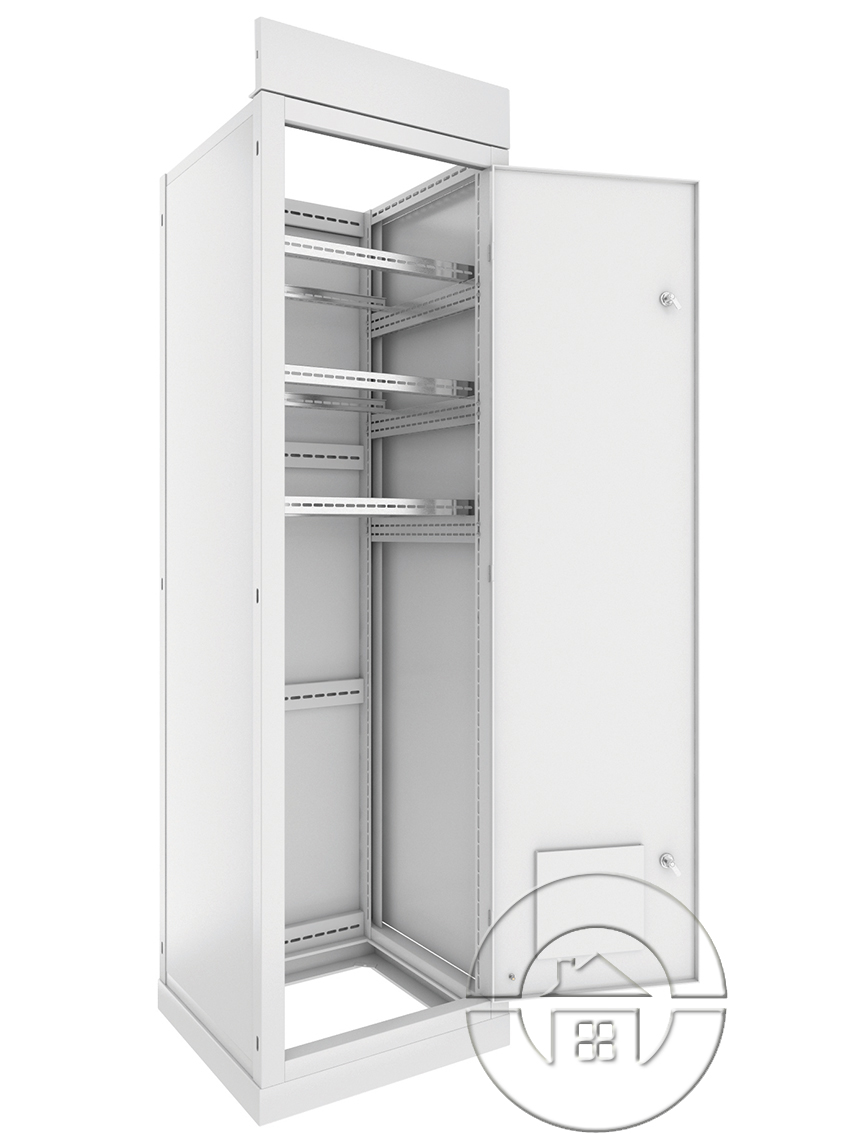

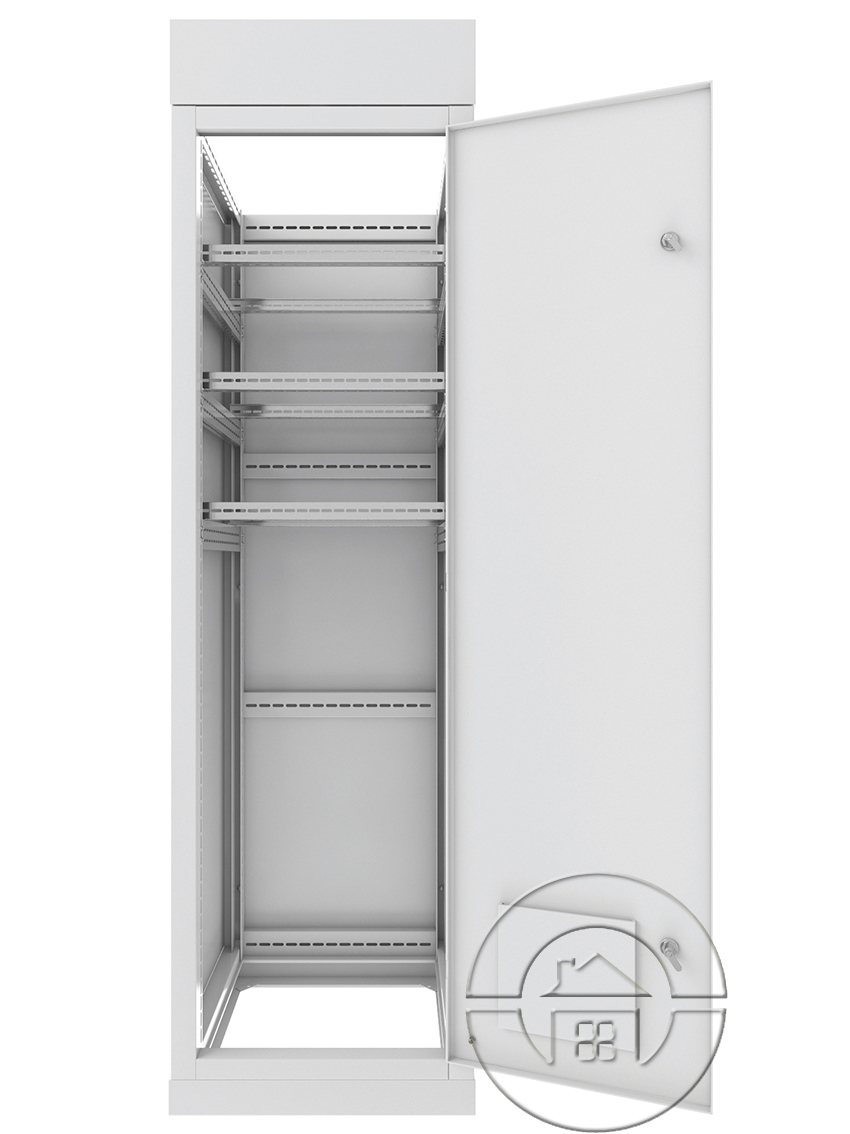

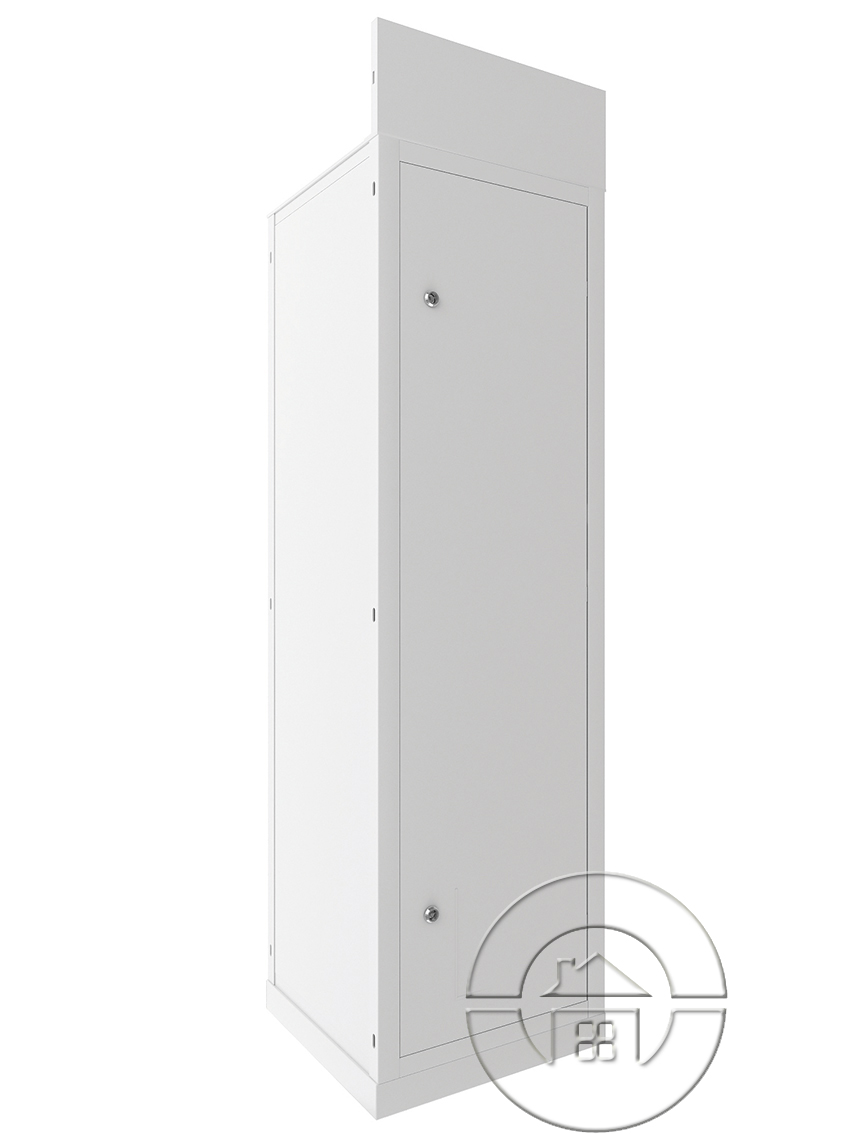

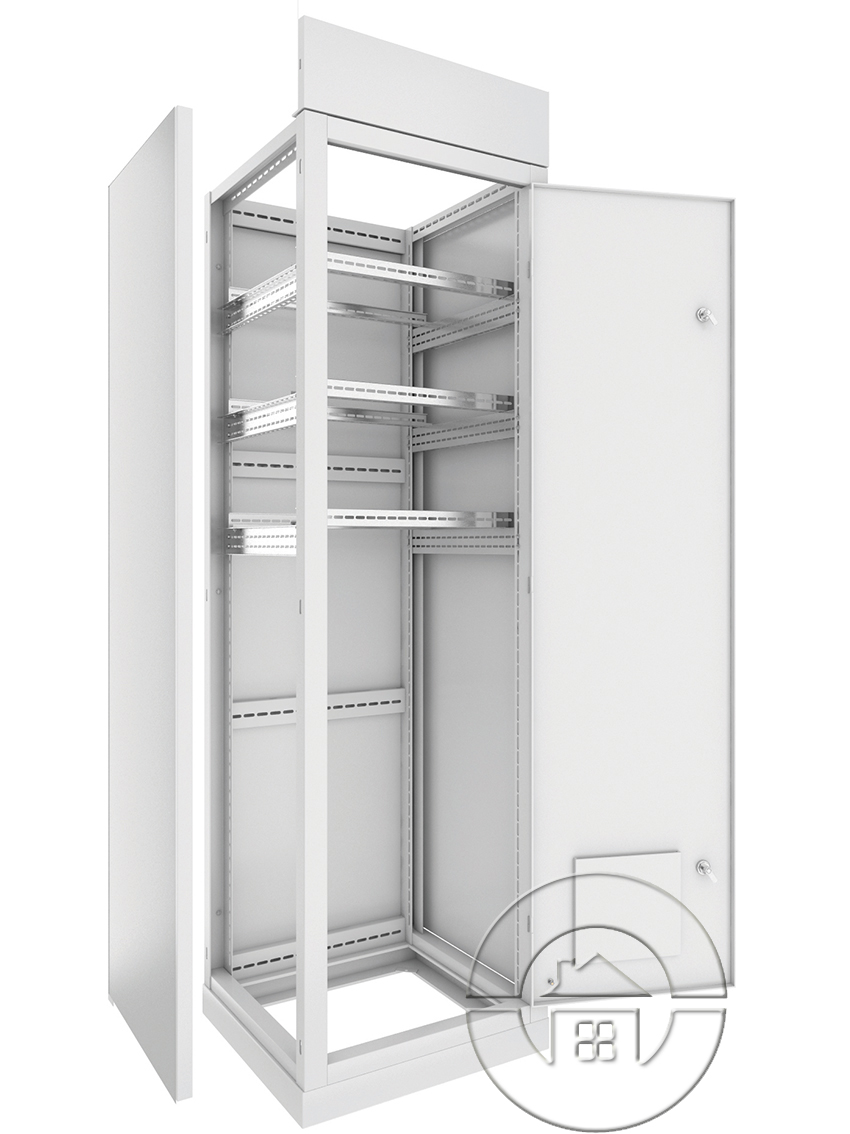

Корпус ЩО-70 представляет собой сборно-разборную конструкцию из сложных профилей. Толщина металла корпуса от 1,2 до 2 мм. Толщина металла двери – 1мм. Основу шкафа составляет цоколь на котором последовательно крепятся все элементы каркаса и навешивается дверь. В верхней части шкафа имеется панель с отверстиями для приборов. На фасадной стороне настенного распределительного шкафа предусмотрены прорези под ручку управления рубильником. Сложная конструкция профилей обеспечивает отличную прочность и жесткость. Каркасы шкафов распределительных силовых поставляются в собранном виде, что позволяет снизить затраты времени на монтаж. Отдельно поставляются боковые панели.

Основные преимущества:
  • Повышенная жесткость и прочность
  • Возможность объединения в линейку

Комплект поставки:
 • Корпус в собранном (разобранном) виде
 • Вертикальный уголок для крепления монтажных панелей – 2шт
 • Монтажная панель 700х80мм – 6шт.
